Емкости и резервуары
Емкости подземные дренажные ЕП и ЕПП
Стальные подземные емкости объемом от 5 до 63 м³. Доступны исполнения без подогревателя и с подогревателем, а также варианты без насоса, с погружным или полупогружным насосом.
ОСНОВНЫЕ ПАРАМЕТРЫ
Исходные характеристики для подбора
Конкретный типоразмер, материал, насосное исполнение и состав технологических присоединений определяются после анализа рабочей среды и условий эксплуатации.
НАЗНАЧЕНИЕ
Подбор по параметрам рабочей среды и условиям объекта
Подземные дренажные емкости ЕП и ЕПП подбираются по требуемому объему, температуре и плотности рабочей среды, варианту насосного оборудования, климатическому исполнению и составу штуцеров. Окончательная конфигурация фиксируется в опросном листе и технической документации заказа.
Тип ЕП предусматривает исполнение без подогревателя. Тип ЕПП предусматривает подогреватель, параметры которого определяются при согласовании технического решения.
ВЫБОР ТИПА
Определите необходимость подогревателя
Первый этап подбора — выбор между исполнением без подогревателя и исполнением с подогревателем.
НАСОСНОЕ ИСПОЛНЕНИЕ
Выберите способ отвода рабочей среды
Насосное исполнение зависит от технологической схемы объекта и требований к отводу рабочей среды. Производительность, напор, материал и другие параметры насосного оборудования согласовываются отдельно.
Выберите насосное исполнение, чтобы передать его в технический запрос.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Какие данные влияют на исполнение емкости
Материал, подогреватель, насосное оборудование, защитное покрытие и комплектность определяются не одним параметром, а совокупностью условий эксплуатации.
Рабочая среда
Необходимо указать наименование, состав и категорию среды: безопасная, взрывоопасная, пожароопасная или требующая дополнительного уточнения.
Температура и плотность
Для подбора используются рабочая температура среды в диапазоне от −15 до +80 °C и плотность не более 1000 кг/м³.
Климатические условия
Климатическое исполнение и минимальная температура наружного воздуха уточняются по месту эксплуатации.
Технологические присоединения
Количество, назначение и расположение горловин и штуцеров определяются технологической схемой объекта.
Категория среды сама по себе не определяет полную комплектацию. Для подбора необходимо учитывать её состав, температуру, плотность и условия эксплуатации.
ПОДБОР ТИПОРАЗМЕРА
Типоразмер определяется по параметрам рабочей среды
Для выбора емкости необходимо определить требуемый объем, характеристики рабочей среды, температурные условия, насосное исполнение и состав технологических присоединений. После анализа исходных данных подбирается подходящая конфигурация ЕП или ЕПП.
- Объем
- От 5 до 63 м³
- Рабочее давление
- Не более 0,07 МПа
- Температура среды
- От −15 до +80 °C
- Плотность среды
- До 1000 кг/м³
ТЕХНОЛОГИЧЕСКИЕ ПРИСОЕДИНЕНИЯ
Штуцеры и горловины определяются схемой объекта
Состав, назначение, условные проходы и расположение штуцеров зависят от исполнения емкости и технологической схемы объекта.
Количество, назначение и взаимное расположение технологических присоединений согласовываются при подготовке технической документации заказа.
Назначение
Для каждого штуцера необходимо определить функцию в технологической схеме.
Условный проход
Размер присоединения выбирается по подтверждённым данным проекта или техническому заданию.
Расположение
Положение горловин и штуцеров согласовывается с учётом монтажа и подключения оборудования.
МАТЕРИАЛЫ
Материал подбирается по температуре и характеристикам среды
Материал корпуса, патрубков и других элементов выбирается с учётом температуры, состава рабочей среды, климатических условий и требований проекта.
Корпус емкости
Материал определяется после анализа рабочих и климатических условий.
Штуцеры и горловины
Материалы технологических присоединений согласовываются вместе с основным исполнением емкости.
Дополнительные элементы
Материалы внутренних и присоединительных элементов фиксируются в технической документации заказа.
ЗАЩИТА ПОВЕРХНОСТИ
Покрытие определяется условиями эксплуатации
Вариант антикоррозионной защиты выбирается с учётом характеристик рабочей среды, условий размещения и требований проекта. Состав покрытия и подготовка поверхности согласовываются при оформлении заказа.
Внутренняя поверхность
Требования определяются характеристиками рабочей среды.
Наружная поверхность
Защита подбирается с учётом подземного размещения и условий объекта.
Согласование
Окончательная система покрытия фиксируется в технической документации заказа.
ПРОИЗВОДСТВО
Изготовление по согласованной конфигурации
Изготовление емкости выполняется в соответствии с согласованными исходными данными и технической документацией заказа. Объем производственного контроля определяется требованиями к изделию, рабочей среде и условиям эксплуатации.
- Подготовка элементов.
- Сборка корпуса.
- Сварочные операции.
- Проверка геометрии.
- Подготовка поверхности.
- Нанесение предусмотренной защиты.
- Итоговый контроль перед отгрузкой.
МОНТАЖ
Условия монтажа учитываются при подготовке заказа
Транспортирование, разгрузка и монтаж должны учитывать габариты выбранного типоразмера, массу изделия, состав комплектности и требования проектной документации объекта.
Транспортирование
Способ доставки определяется габаритами и комплектностью изделия.
Разгрузка
Условия подъёма и перемещения должны быть предусмотрены в проектной документации.
Монтаж
Основание, глубина размещения и порядок монтажа определяются проектом объекта.
ТЕХНИЧЕСКИЙ ЗАПРОС
Сформируйте исходные данные для подбора
Укажите известные параметры. Если часть данных отсутствует, выберите вариант «Требуется подбор» и добавьте комментарий.
Конфигуратор не выполняет окончательный инженерный расчёт и не рассчитывает цену. Введённые данные используются для подготовки технического предложения.
ГАЛЕРЕЯ

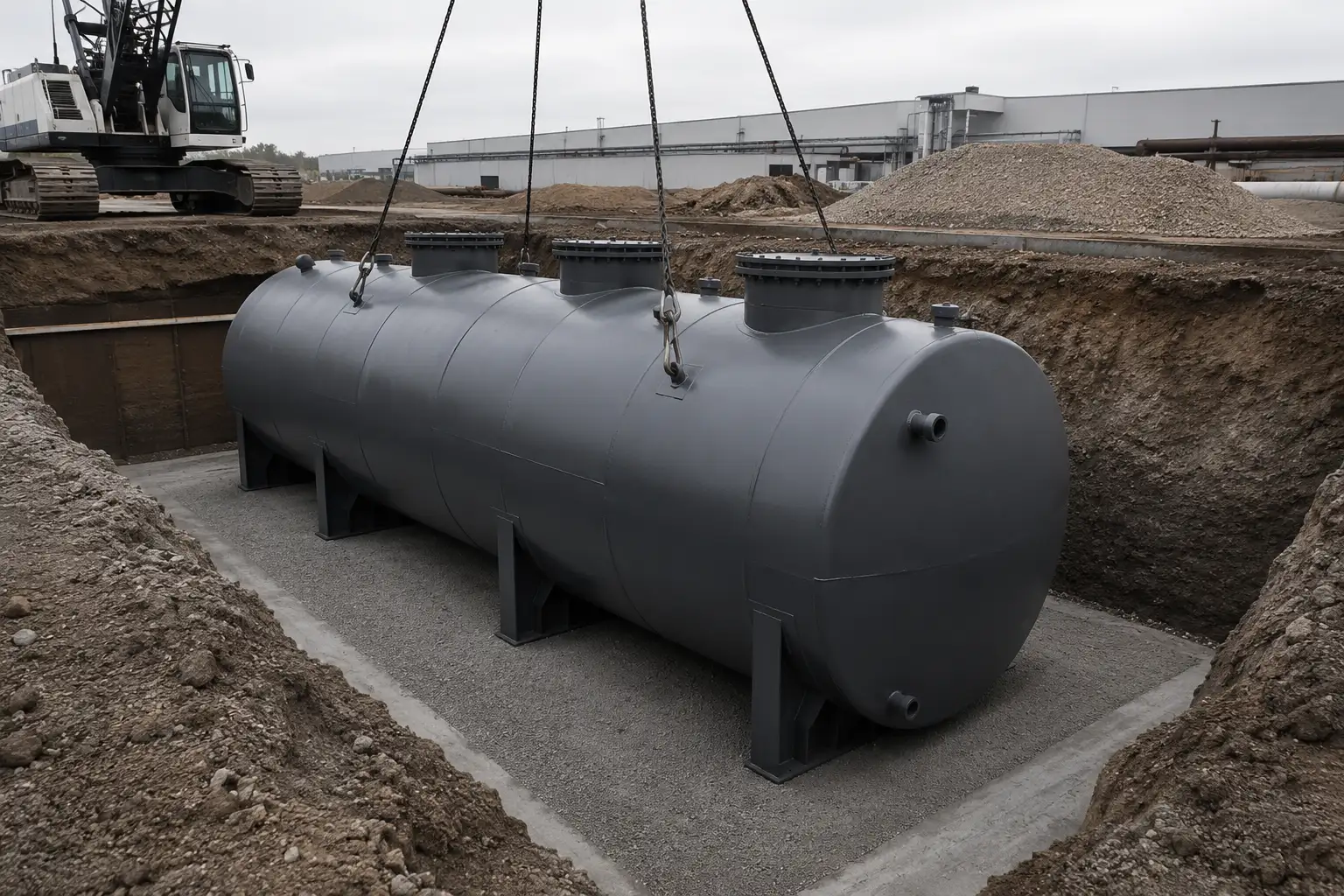

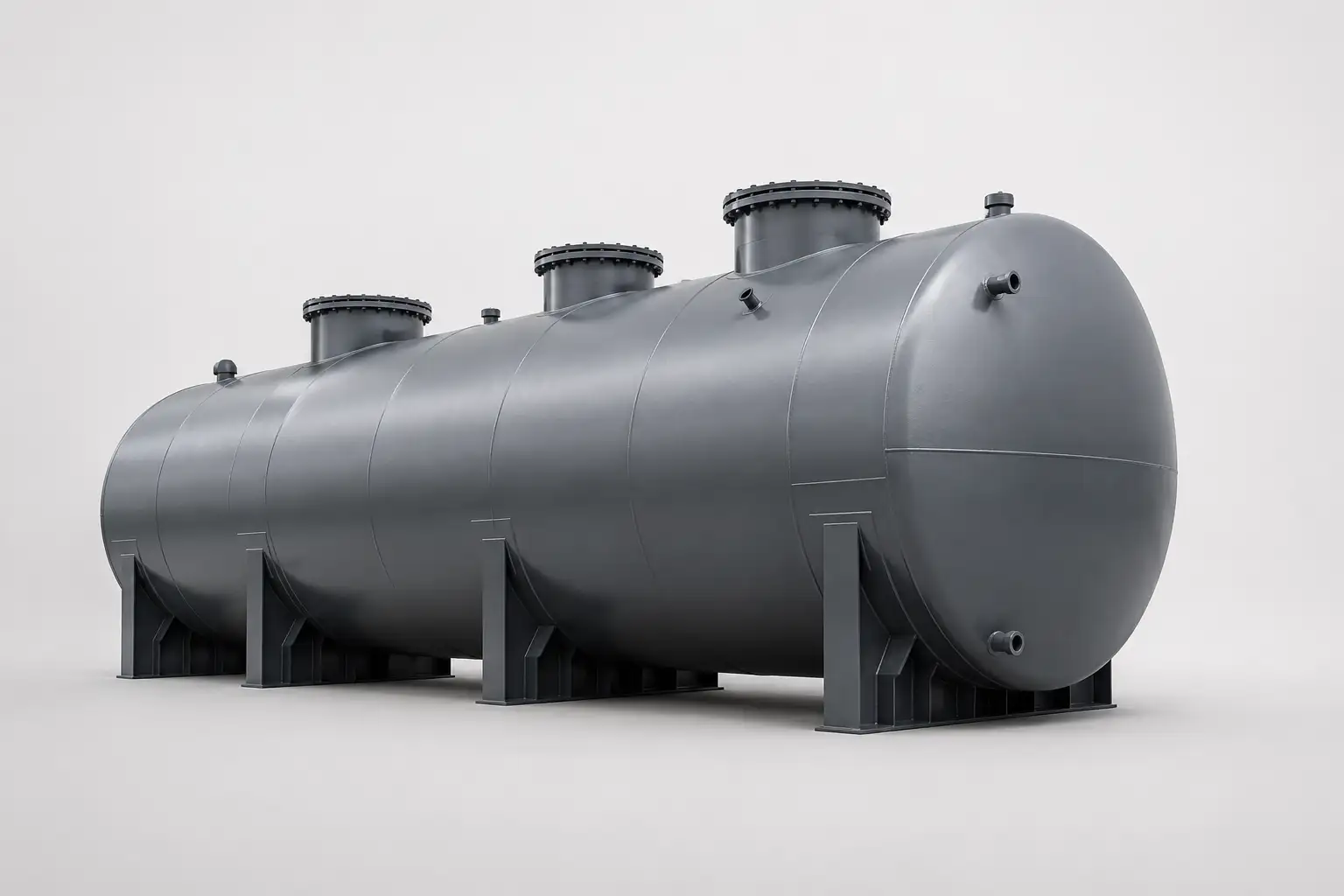

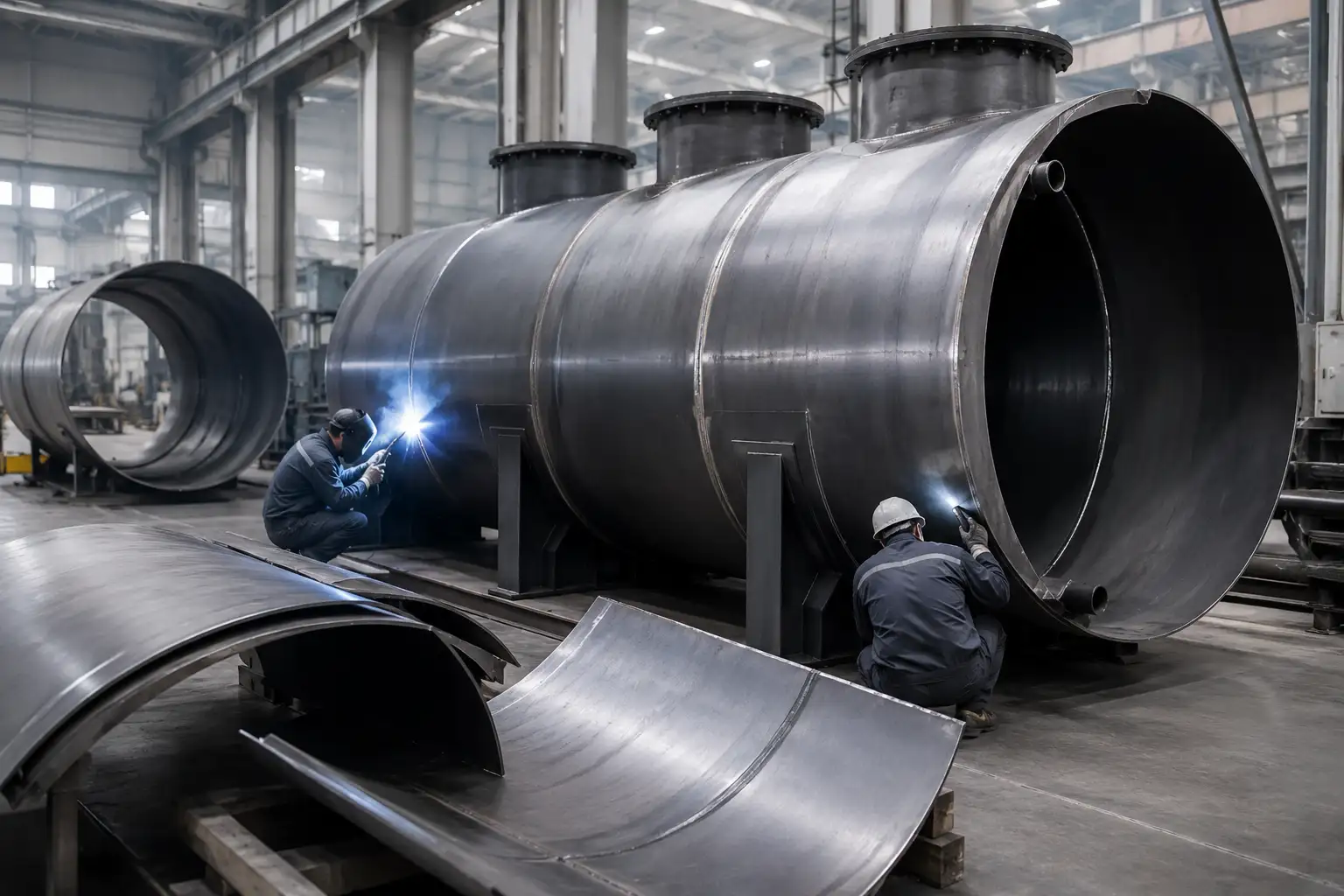

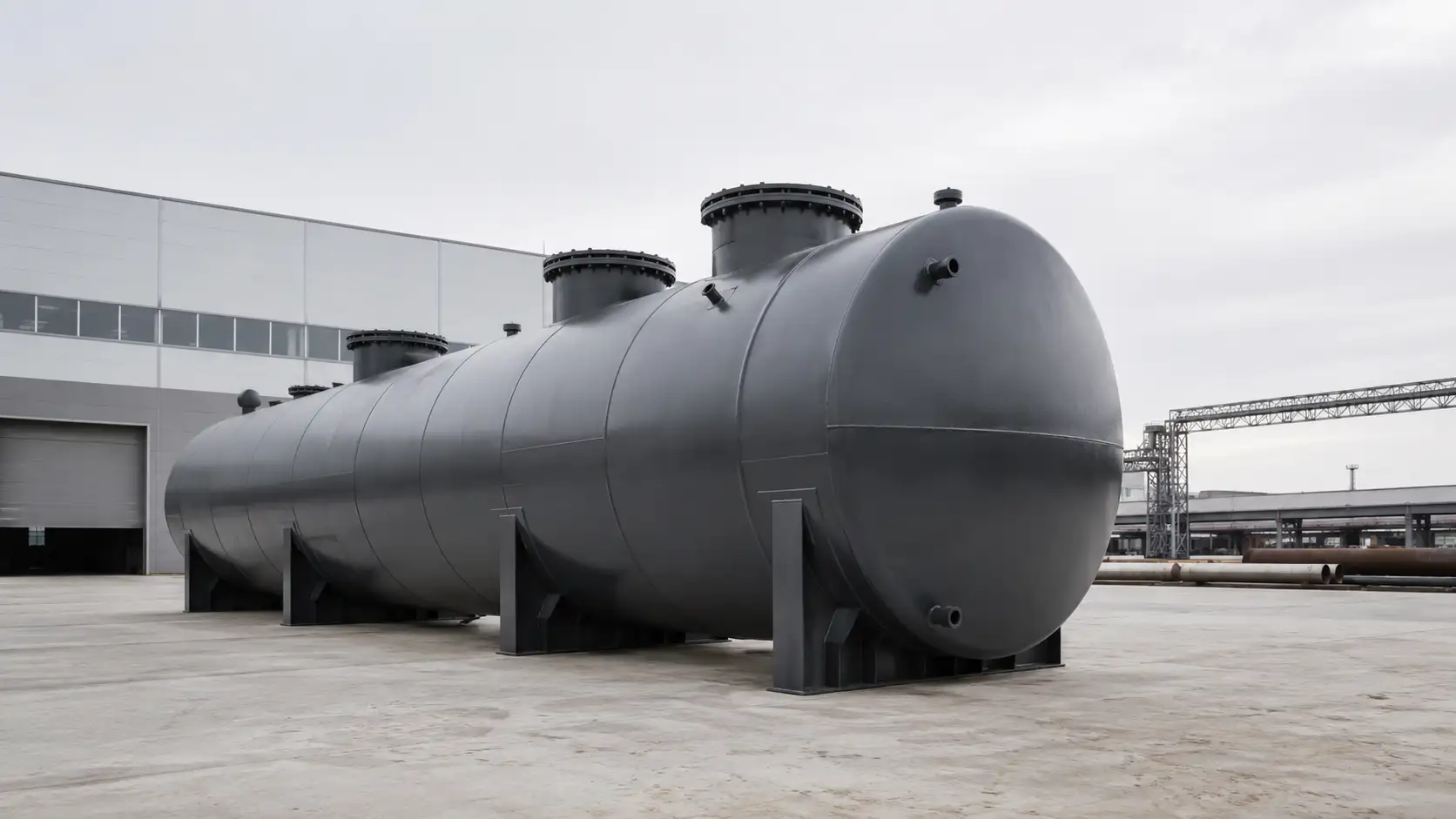

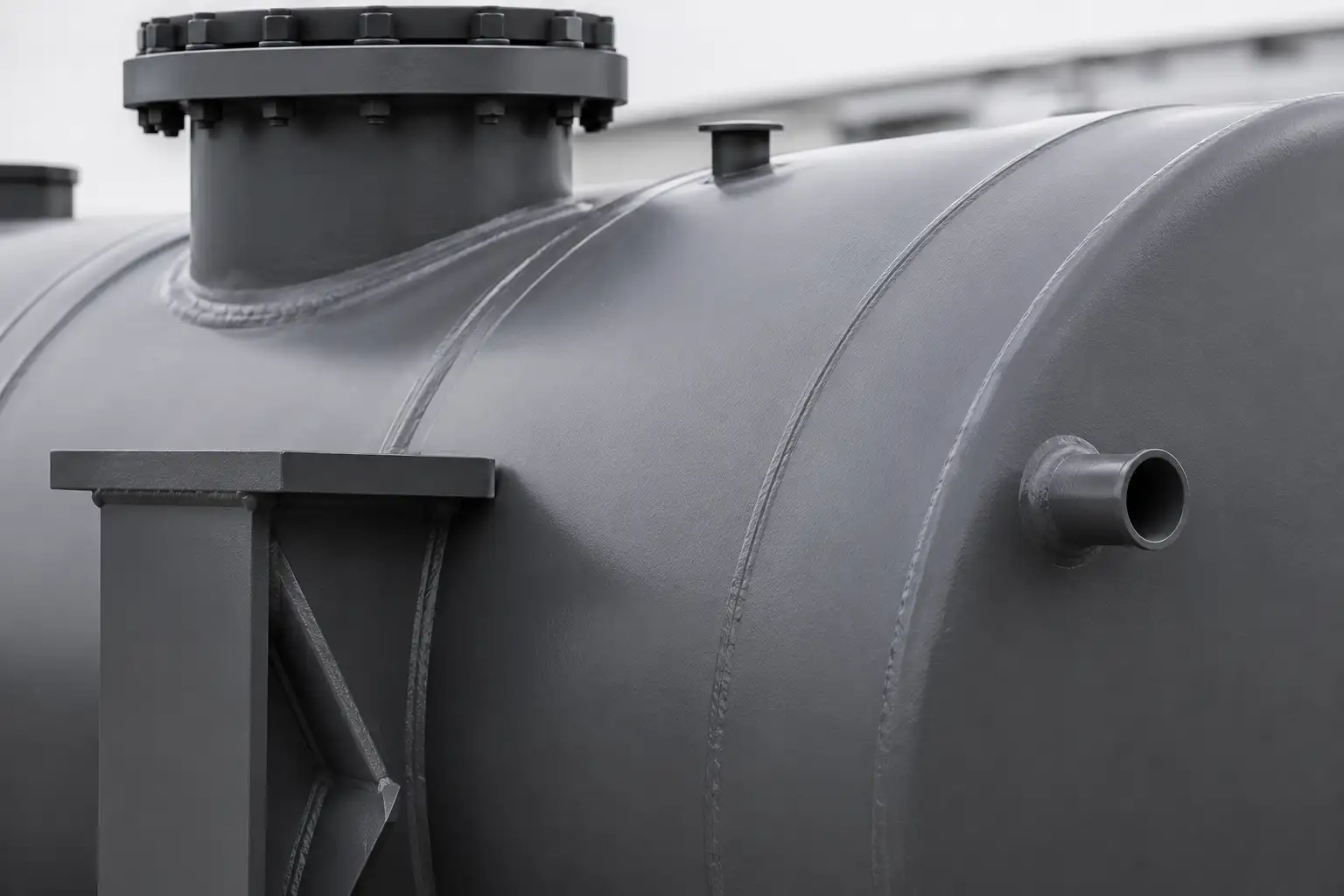

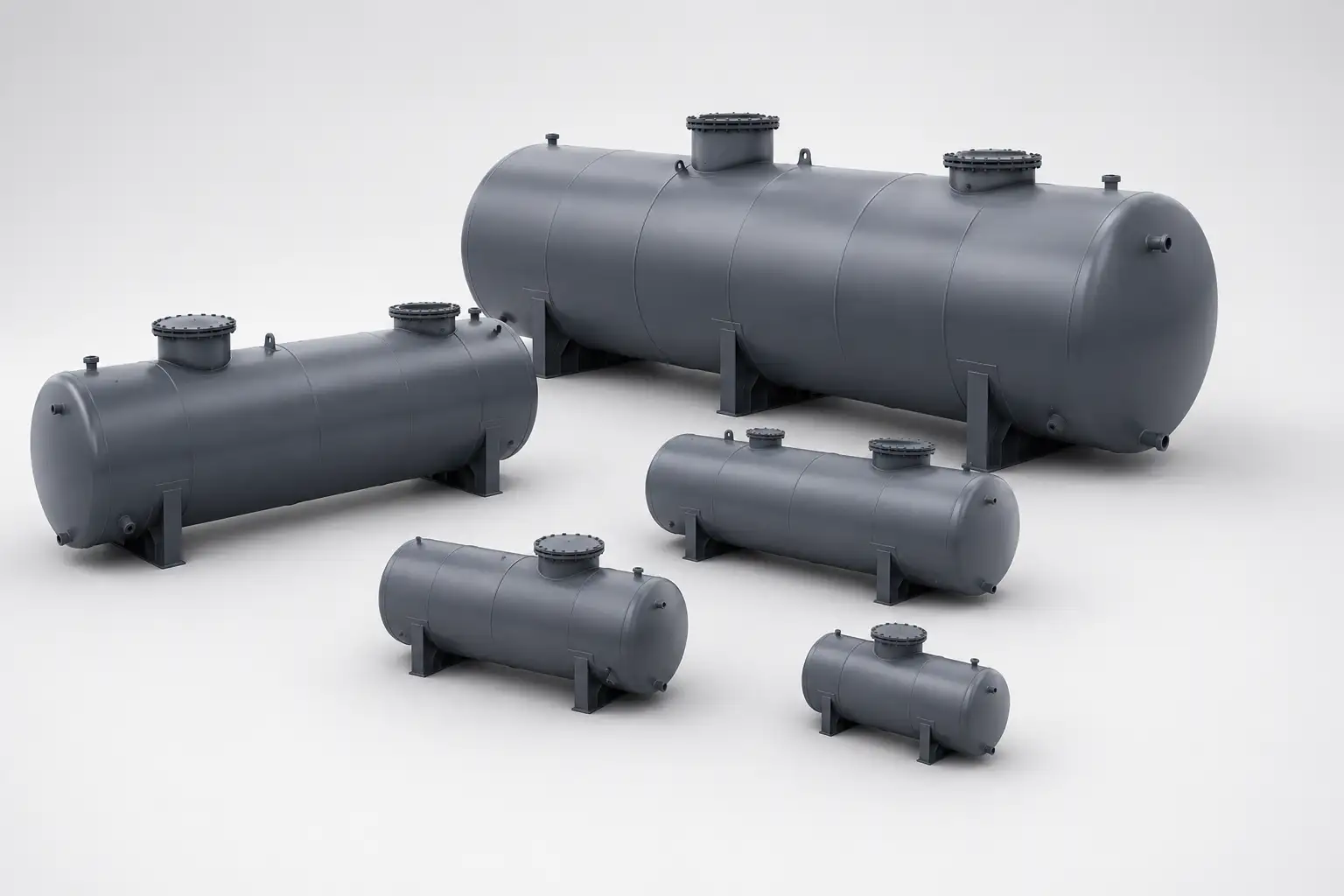

Емкости, узлы, производство и монтаж
Фотографии показывают общий вид изделий и этапов работ. Конкретная конфигурация определяется документацией заказа.
ВОПРОСЫ И ОТВЕТЫ
Что важно знать перед заказом
Чем отличаются емкости ЕП и ЕПП?
ЕП — исполнение без подогревателя. ЕПП — исполнение с предусмотренным подогревателем. Его параметры и окончательная комплектация определяются при подготовке технического решения.
Какие объемы доступны?
Подтверждённый диапазон номинальных объёмов составляет от 5 до 63 м³. Конкретный типоразмер подбирается по параметрам рабочей среды и условиям эксплуатации.
Можно ли заказать емкость с насосом?
Да, предусматриваются исполнения без насоса, с погружным или полупогружным насосом. Характеристики насосного оборудования согласовываются отдельно.
Какой температурный диапазон рабочей среды допускается?
Подтверждённый диапазон температуры рабочей среды составляет от −15 до +80 °C.
Как выбирается материал емкости?
Материал определяется с учётом температуры, состава рабочей среды, климатических условий и требований проекта.
Как определяется состав штуцеров?
Назначение, условные проходы, количество и расположение штуцеров определяются технологической схемой объекта и согласовываются в технической документации заказа.
Можно ли использовать ЕП или ЕПП для сжиженных газов?
Нет. Емкости ЕП и ЕПП не предназначены для сжиженных газов.
Подходит ли емкость для взрывоопасной среды?
Возможность применения определяется после уточнения состава среды, её категории, рабочих параметров и требований проекта. Одного указания категории среды недостаточно для окончательного выбора исполнения.
Рассчитывается ли цена сразу на сайте?
Нет. Стоимость определяется после выбора типоразмера, материала, насосного исполнения, комплектности и анализа условий эксплуатации.
Какие данные нужны для подбора?
Необходимо указать требуемый объем, описание рабочей среды, температуру, плотность, климатические условия, насосное исполнение, требования к штуцерам, количество изделий и сведения о доставке.
Следующий шаг
Нужен подбор емкости ЕП или ЕПП?
Направьте параметры рабочей среды, требуемый объем, условия эксплуатации и техническое задание. Эти данные будут использованы для подготовки подходящей конфигурации изделия.
Отправить исходные данныеЕмкости подземные дренажные ЕП и ЕПП с изготовлением в Краснодаре
ИТАС изготавливает и комплектует емкости подземные дренажные еп и епп для предприятий Краснодара и Краснодарского края. Исполнение, материал, покрытие, количество и доставка согласовываются по документации заказа; примерные параметры страницы помогают подготовить исходные данные для расчёта.
